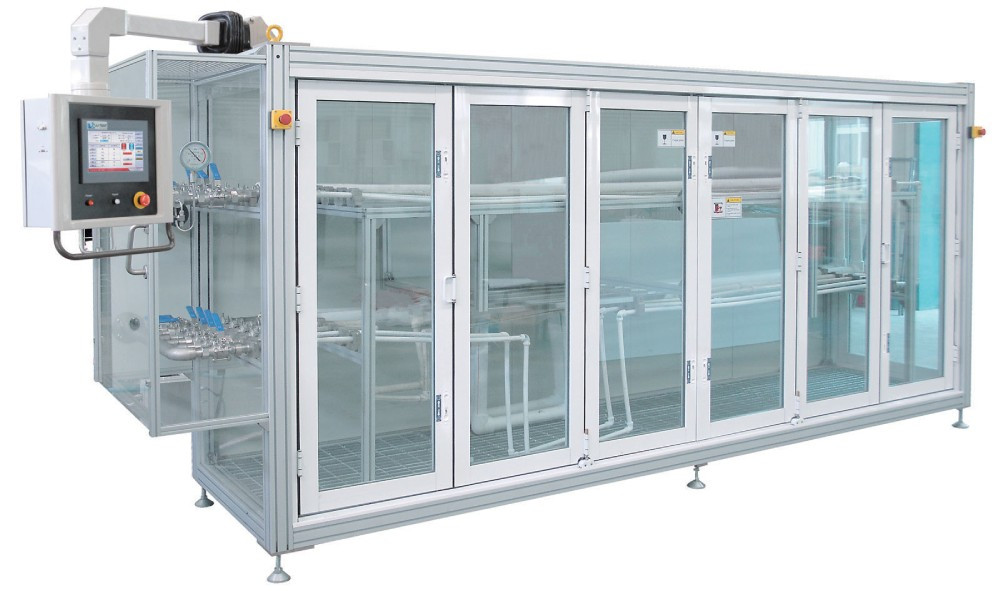

Система для испытания циклическим температурным воздействием
АртикулTCT
Прибор для испытания циклическим температурным воздействием предназначен для определения утечек композитных труб и фитингов в ходе циклических температурных воздействий под заданной внутренней барической нагрузкой.
Испытания проводятся в соответствии со стандартами ISO 10508, ASTM F 1335- 98 и эквивалентными им.
- Камера для образцов
- Резервуар для холодной воды (с охлаждающим устройством и теплообменником), резервуар для горячей воды с нагревателями
- Электрическая панель управления
- Приборы для измерения и регулировки расхода (опционально)
Преимущества
- Воздействию высоких температуры и давления подвергаются только образцы и короткие трубки, все электрические компоненты в циркуляционной линии функционируют при нормальном давлении, что значительно продляет срок службы прибора.
- Прозрачные раздвижные дверцы с блокировкой упрощают загрузку образцов и получение доступа к образцам с трех сторон.
- С помощью ПЛК и терминала с сенсорным экраном осуществляется контроль и управление параметрами испытания. Результаты испытаний можно легко экспортировать в таблицу Microsoft Excel для дальнейшей обработки.
- Время циркуляции, расход жидкости и давление настраиваются отдельными параметрами.
- Это позволяет обеспечить стабильность испытания в отношении параметров температуры, давления и расхода, а также снизить энергопотребление.
- В случае разрыва трубы или ошибки испытания прибор мгновенно прекращает работу благодаря надежным предохранительным устройствам, таким как устройства измерения уровня жидкости, выключатель аварийного останова, выключатель с удлинителем. Во время испытания двери необходимо заблокировать.
- Высококачественные насосы Grundfoss используются для нагнетания давления в образцы. Автоматическая система подачи воды полностью заполняет резервуар на время эксплуатации.
- Система предварительной нагрузки предназначена для первичного растяжения образца (опционально).
- Прибор легко и быстро калибруется. Калибровка температуры и давления выполняется во время испытания, что устраняет необходимость прерывания испытаний на время калибровки.
| Название параметра | Значение параметра |
|---|---|
| Диапазон давления | 4,00~12,00 бар (0,400-1,200 МПа) |
| Точность контроля давления | ±0,05 МПа |
| Количество испытательных станций | 6 |
| Время нагрева или охлаждения воды | больше 60 с |
| Интервал цикла | 300 ~1800 с |
| Количество циклов | от 1 до 100000 |
| Диапазон температур (холодная вода) | от 20°C до комнатной температуры (по выбору) |
| Диапазон температур (горячая вода) | От комнатной температуры до 95°C (по выбору) |
| Точность контроля температуры (холодная вода) | +2°C |
| Точность контроля температуры (горячая вода) | ±1°C |
| Погрешность индикации температуры | 1°C |
| Макс. общее сечение всех установленных испытательных образцов | 6200 мм2 (2x больше p63)/4200 мм2 (1x∅63) |
| Источник питания | 380 В перем. тока, 50 Гц, 25 кВт |
| Габаритные размеры (ДхШхВ) | (5200x3200x2100) мм (6 станций) |
| Установочные размеры (ДхШхВ) | (6000x4000x3000) мм |
